Präzisions-Leistungsverstärker A1230-01
4-Quadranten Spannungsverstärker
DC - 7 MHz, 450 V/µs, 75 V, 5 A
4-Quadranten Verstärker
Kontroll Software
USB
LAN
Interlock
Schaltbarer Slew Rate Begrenzer
A1230-01#
Der A1230-01 ist ein extrem schneller und breitbandiger Präzisions-Leistungsverstärker.
Er ist prädestiniert für alle Anwendungen, die schnell veränderliche Signale an beliebigen ohmschen und komplexen Lasten benötigen. Der A1230-01 besitzt zwei addierbare Eingänge mit 50 Ω und 100 kΩ Eingangswiderstand; der 50 Ω Eingang macht ihn zum idealen „Nachbrenner“ für handelsübliche Funktionsgeneratoren.
Performance#
- Ausgangsspannung: ± 75 Vpeak
- Ausgangsstrom: ± 5 Apeak
- Leistungsbandbreite: DC – 1 MHz
- Frequenzbereich: DC - 7 MHz (Small signal -3 dB)
- Slew rate: 450 V/μs
- Spannungsverstärkung: 20 ± 1 % (± 100 ppm /°C) Eingang 50 Ohm 10 ± 1 % (± 100 ppm /°C) Eingang 100 kOhm
- Offset ± 2 mV typ.(± 0.1 mV /°C)
Features#
- Breitbandiger Laborverstärker für ohmsche und komplexe Lasten
- Ideal geeignet als "Nachbrenner" für Funktionsgeneratoren
- Zwei addierbare Eingänge mit 50 Ω und 100 kΩ Eingangswiderstand
- Vorverstärkerausgang (Bridge out) ermöglicht einfachen Aufbau von Brückenschaltungen Komplett fernsteuerbar durch USB-Port
- 2 Versorgungsspannungen
Applications#
- General lab applications for research, development and testing
- EMC testing
- Material testing
- MRI
- Component tests
- Plunger coil drives
- Piezo actuation
- Generation of magnetic fields (e.g. with Helmholtz coils)
- Medical engineering
- Laser technology
- Plasma technology

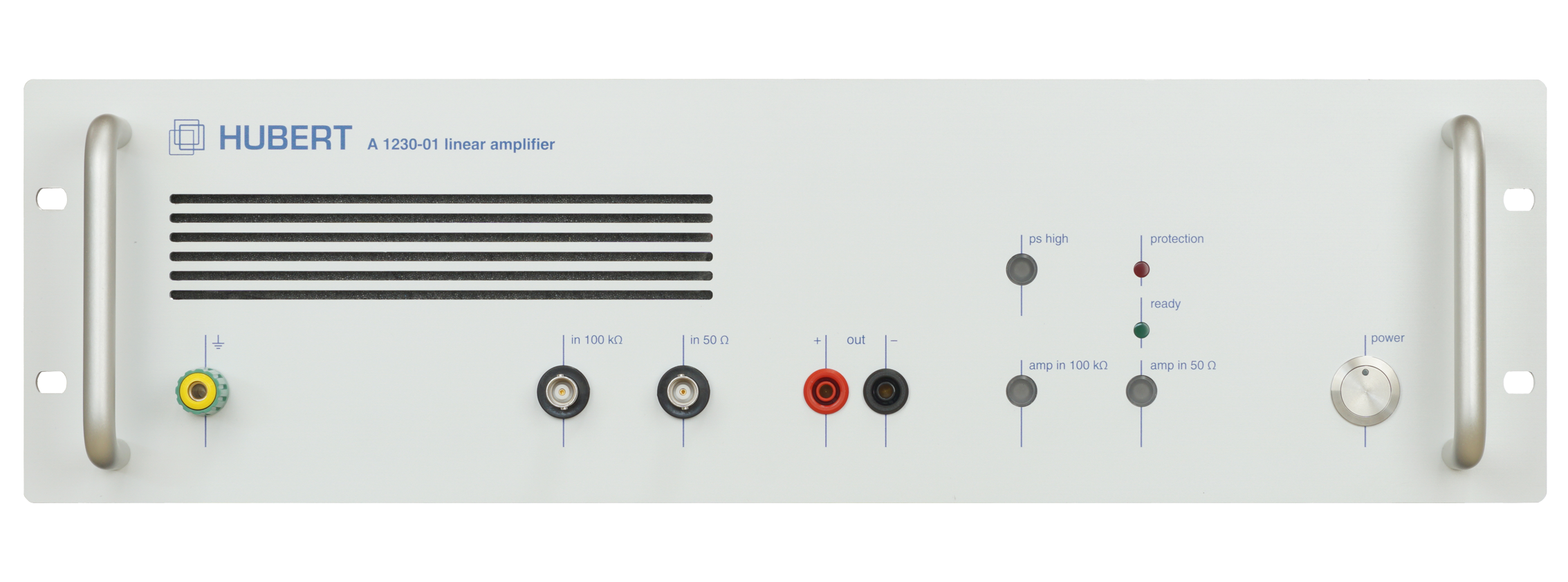

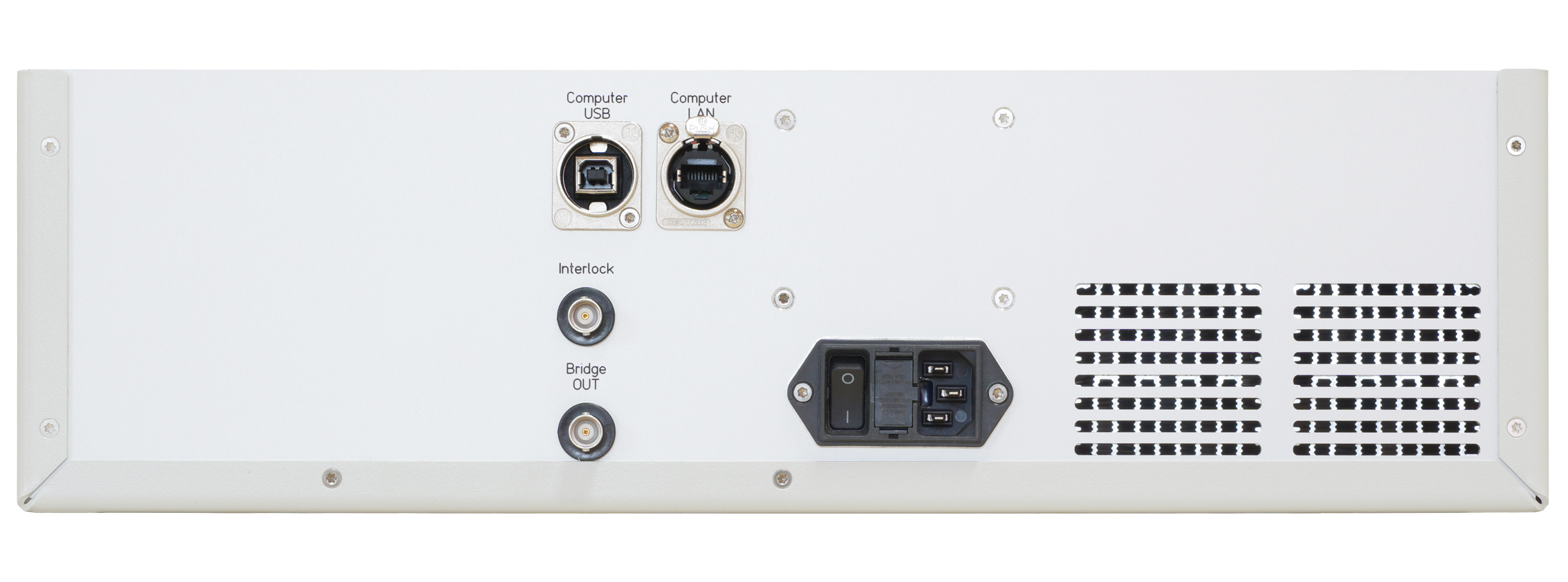

Produktbilder#
Vergrößern Sie die Ansicht, um Details zu erfahren.
