CMD-100
Strommesseinrichtung
CMD-100#
Das CMD-100 ist eine Strommesseinrichtung. Die Strommessung erfolgt mit einem hochpräzisen Gleichstromwandler, der Ströme von bis zu 150 A misst und kontinuierlich 100 A Ströme misst. Der Strom wird also galvanisch getrennt gemessen. Die Verstärkung des Stromwächters kann über einen Schalter eingestellt werden. Es können zwei Einstellungen gewählt werden: 1 V entspricht 10 A oder 1 V entspricht 1 A.
Neben der Strommessung kann das CMD-100 auch die Ausgangsspannung messen. Die Spannung wird differenziell gemessen. Da die Messpunkte versetzt angeordnet sind, kann die Spannung an jedem beliebigen Punkt gemessen werden. Die Messgrößen von Strom und Spannung werden über BNC-Anschlüsse ausgegeben.
Performance#
- Maximaler Dauerstrom: ± 100 Apeak
- Maximale Spannung: ± 100 Vpeak
- Amplitudengenauigkeit: ± 1 %
- Strommonitor: 1 V / 10 A (1 V / 1 A)
- Spannungsmonitor: 1 V / 10 V
Features#
- Galvanisch getrennte Strommessung
- Umschaltbare Auflösung der Strommessung (1V = 10A / 1V = 1A)
- Differenzielle Spannungsmessung
- Zwei BNC Monitor-Ausgänge für Strom und Spannung
- kein weiteres Netzgerät notwendig
Applications#
- Präzise Strommessung
- Leistungsmessung und Leistungsanalyse

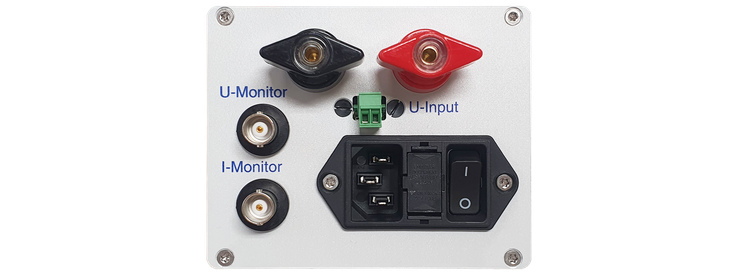

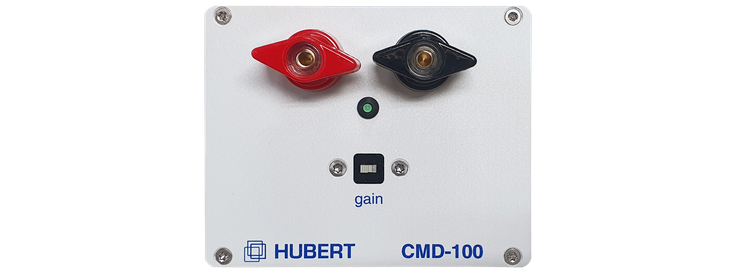

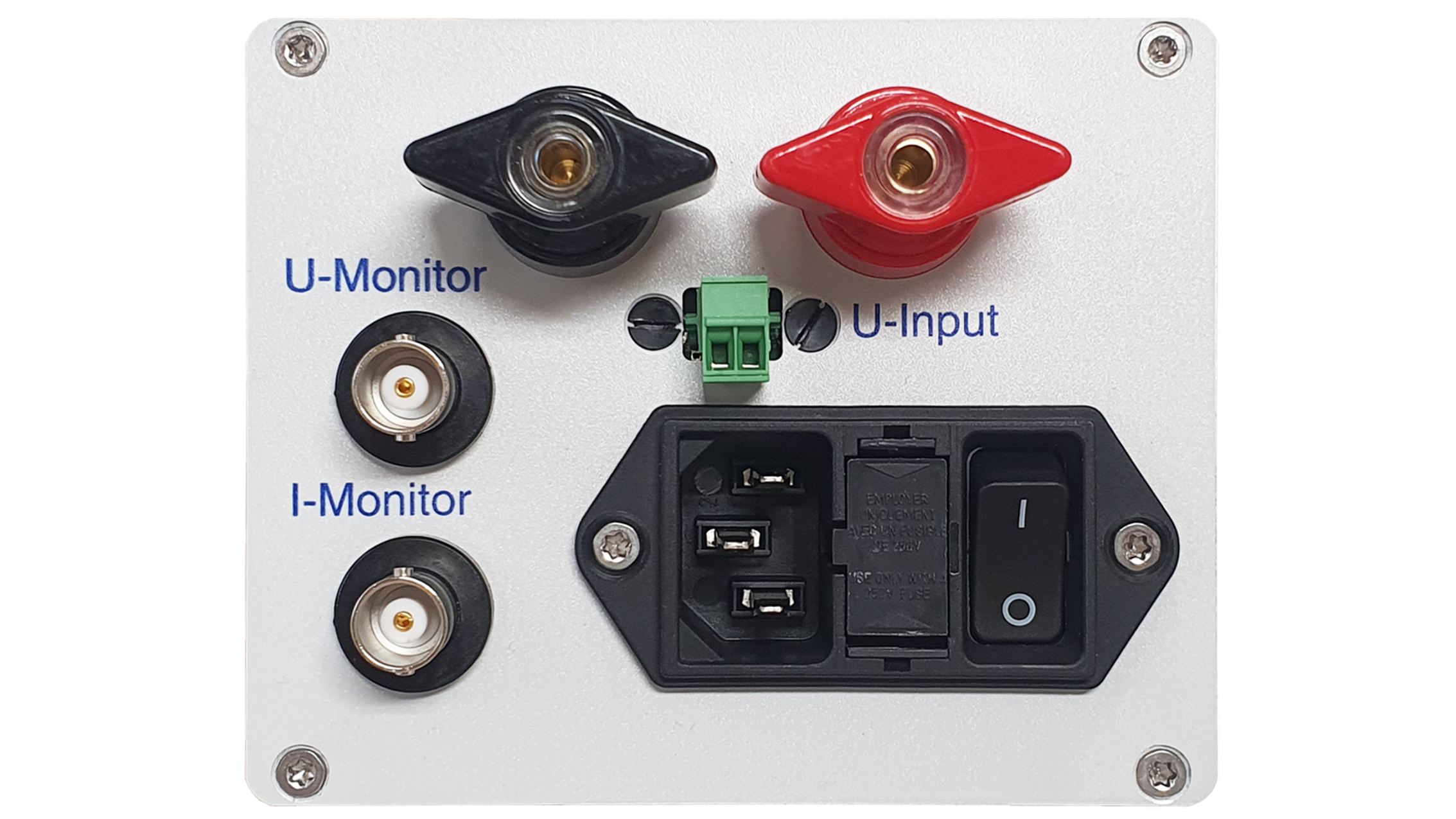

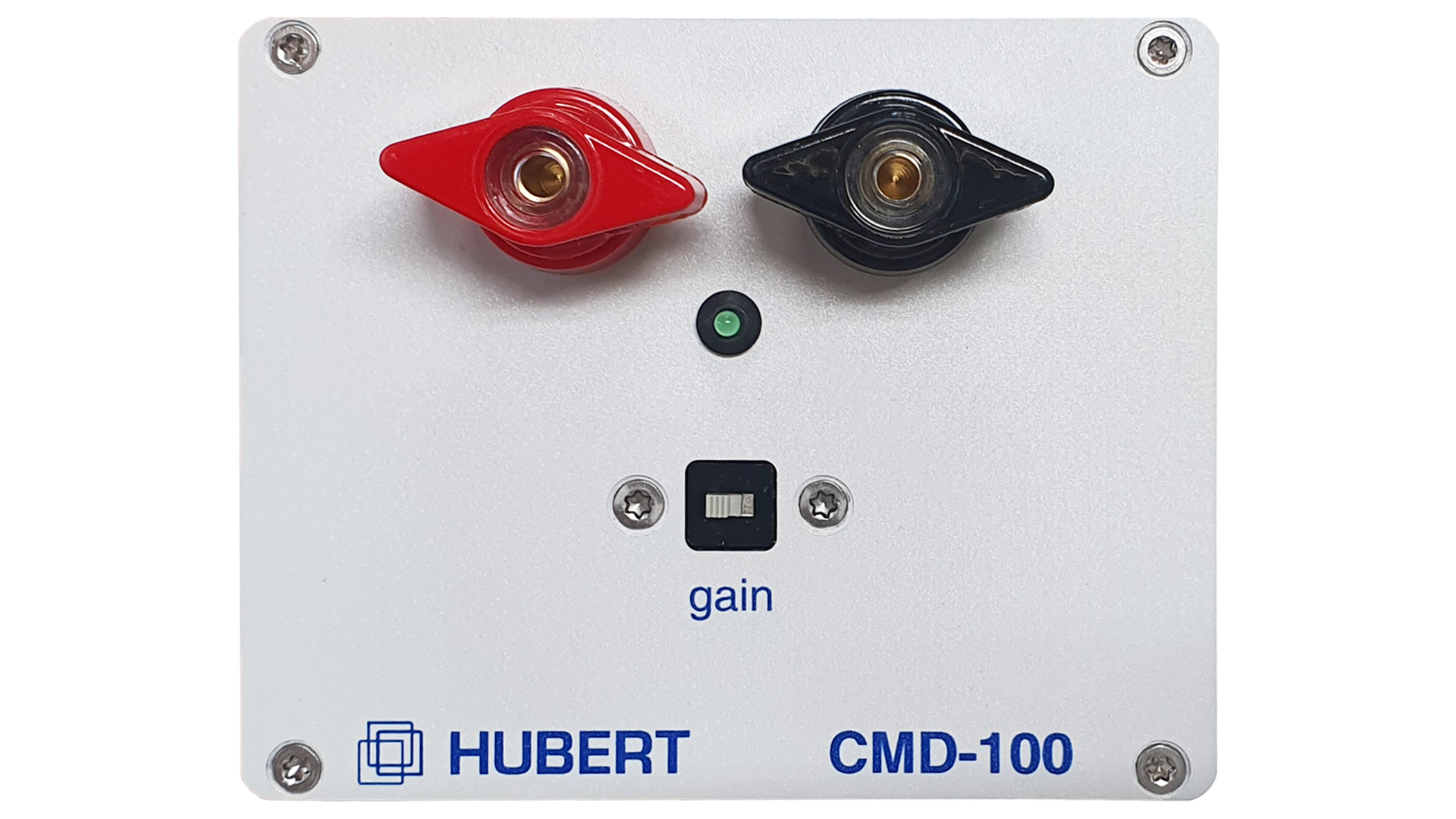

Produktbilder#
Vergrößern Sie die Ansicht, um Details zu erfahren.
