FPS-200
Ultraschneller Leistungsschalter
DC-100 kHz | 200 A | 100 V
FPS-200#
Ein ultra-schneller Leistungsschalter
Der Fast Power Switch ist ein Gerät mit mehreren diskreten, geschalteteten Leistungsendstufen und intern zuschaltbaren Lasten, welche den Endanwender in die Lage versetzen das Betriebsverhalten von Prüflingen (DUT) hinsichtlich kurzen Unterbrechungen in der Versorgungsspannung zu testen.
Performance#
- Hochstrom fähige Endstufe (uni-direktional, bis zu 100 V Eingangsspannung)
- Ausgangsstrom bis zu 200 A DC
- geringe Ausgangsimpedanz (<1 mOhm) & schnelle Schaltgeschwindigkeit (<100 ns)
- Ausgangsströme bi-direktional für bis zu 1500 Ap für 1ms
Features#
- Bis zu 32 Kanäle zum Schalten von kleinen Lasten Schalten von resistiven, induktiven, kapazitiven passiven und aktiven Lasten
- Hinzuschaltbare Vorladeschaltung für den DC-Zwischenkreis um den Betrieb mit diversen DC Netzteilen zu vereinfachen
- Trigger (A) für die Hochstrom-Endstufe, Trigger (B) für die Kleinsignalschalter
- Trigger Out zum triggern von weiterem Testequipment
- Monitorschaltung für den Ausgang des FPS mit f3dB=10 MHz Bandbreite
- USB Anschluss (emulated com port)
- Eigenversorgung: Weitbereichsnetzteil
Anwendungen#
- Universelle Laboranwendengen für die Forschung und Industrie
- Testen von Komponenten und Bauteilen
- Automotive Tests gemäß LV124 & LV148
- Automatisierte Prüfstände

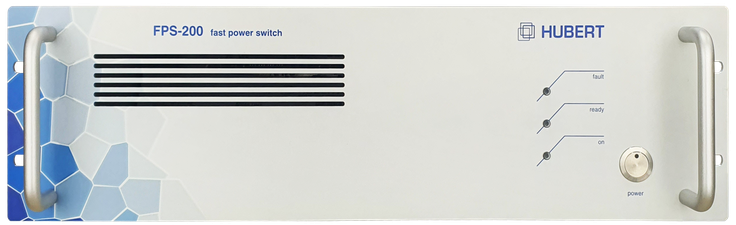

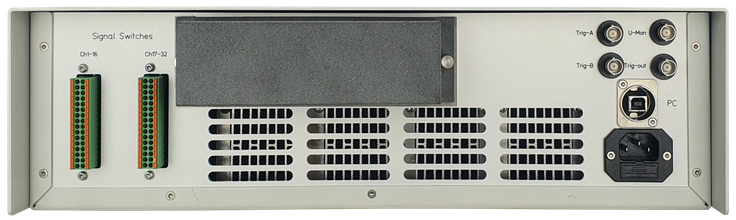

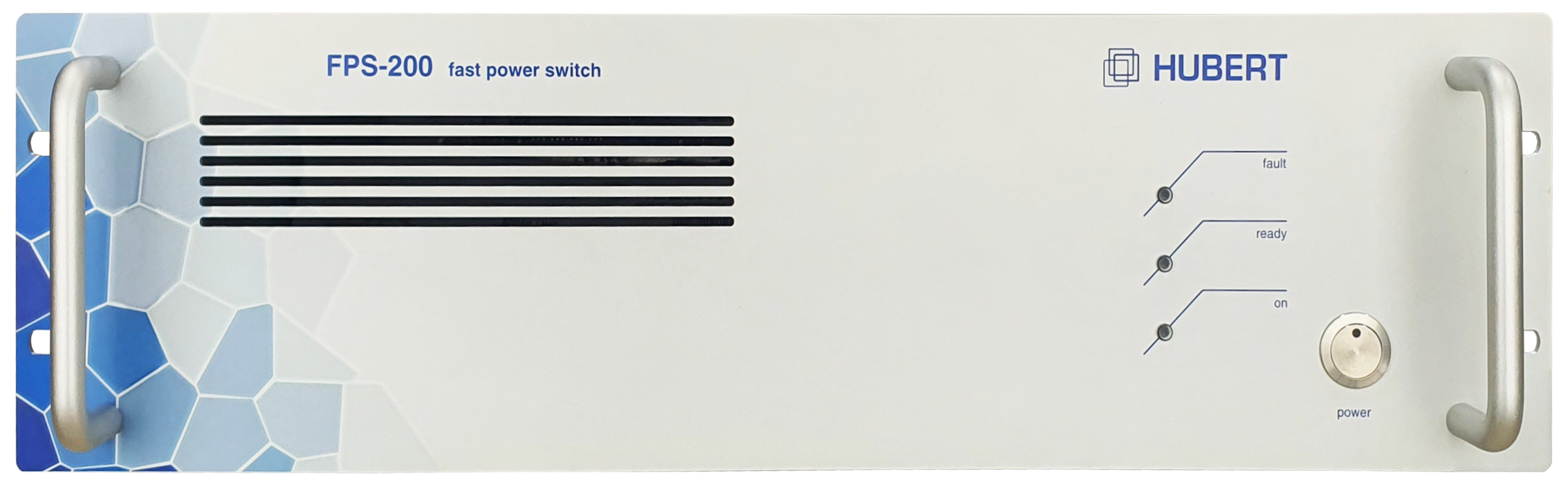

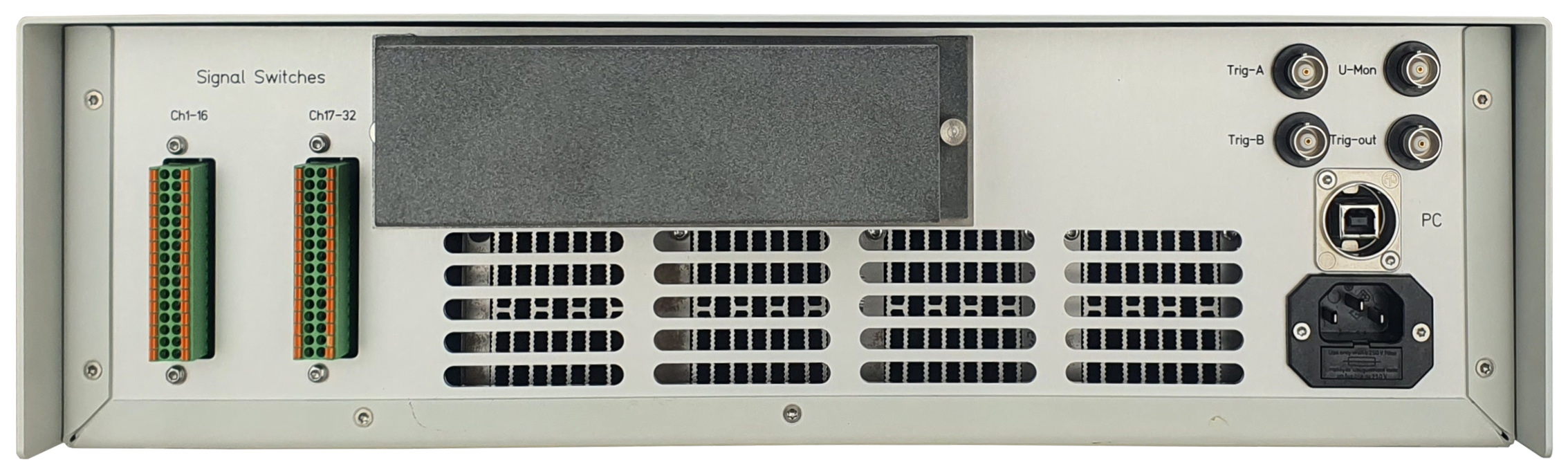

Produktbilder#
Vergrößern Sie die Ansicht, um Details zu erfahren.
Dokumente & Downloads#
Datenblatt
