Präzisions-Leistungsverstärker A1110-40-E-70-32
4-Quadranten Spannungs- und Stromverstärker
A1110-40-E-70-32#
The A1110-40-E-70-32 from HUBERT is a powerful 4-quadrant voltage and current amplifier that offers exceptional flexibility and precision.
The A1110-40-E-70-32 is a linear, extreme-broadband, precision power amplifier designed for all applications which require fast-changing signals with high performance. The A1110-40-E-70-32 can be operated as a voltage amplifier or current amplifier. The current amplifier offers a constant, frequency-invariant output current for inductive loads.
The device’s functionality can even be extended by several product options.
Performance#
- Ausgangsspannung: ± 70 Vpeak
- Ausgangsstrom: ± 40 Apeak
- Leistungsbandbreite: DC – 200 kHz
- Frequenzbereich: DC - 600 KHz (Small signal -3 dB)
- Slew rate: 60 V/μs
- Spannungsverstärkung: 10 ± 0.1 % (± 0.01 % /°C) [Option ultra stable gain: 10 ± 0.1 % (± 10 ppm/°C)] Offset ± 1 mV (± 0.1 mV /°C)
Features#
- Vollständig konfigurierbar und bedienbar über mitgelieferte Software
- Symmetrischer Eingang
- Reihen- / Parallelschaltungen bei höherem Spannungs- / Strombedarf
- USB-Port serienmäßig (optional LAN-Schnittstelle)
- 3 Betriebsspannungen für z.B. LV124, LV148
- Monitorausgang Spannung / Strom
- 6 konfigurierbare Kompensationsnetzwerke für induktive Lasten in der Betriebsart Stromverstärker
- Sense Eingang
Applications#
- General lab applications for research, development and testing
- EMC testing
- Material testing
- MRI
- Component tests
- Plunger coil drives
- Piezo actuation
- Generation of magnetic fields (e.g. with Helmholtz coils)
- Medical engineering
- Laser technology
- Plasma technology

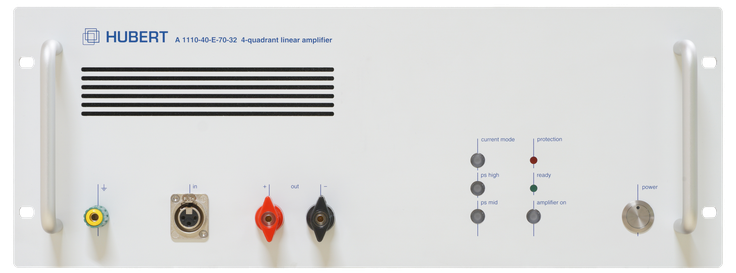

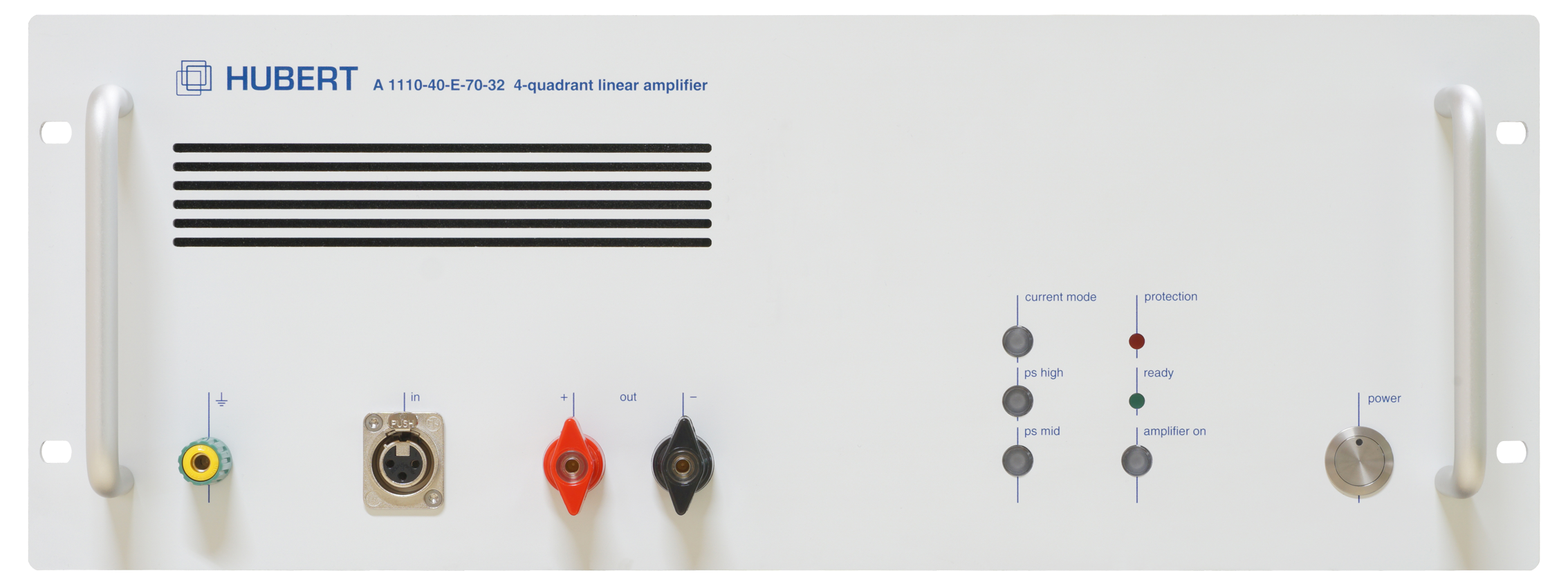

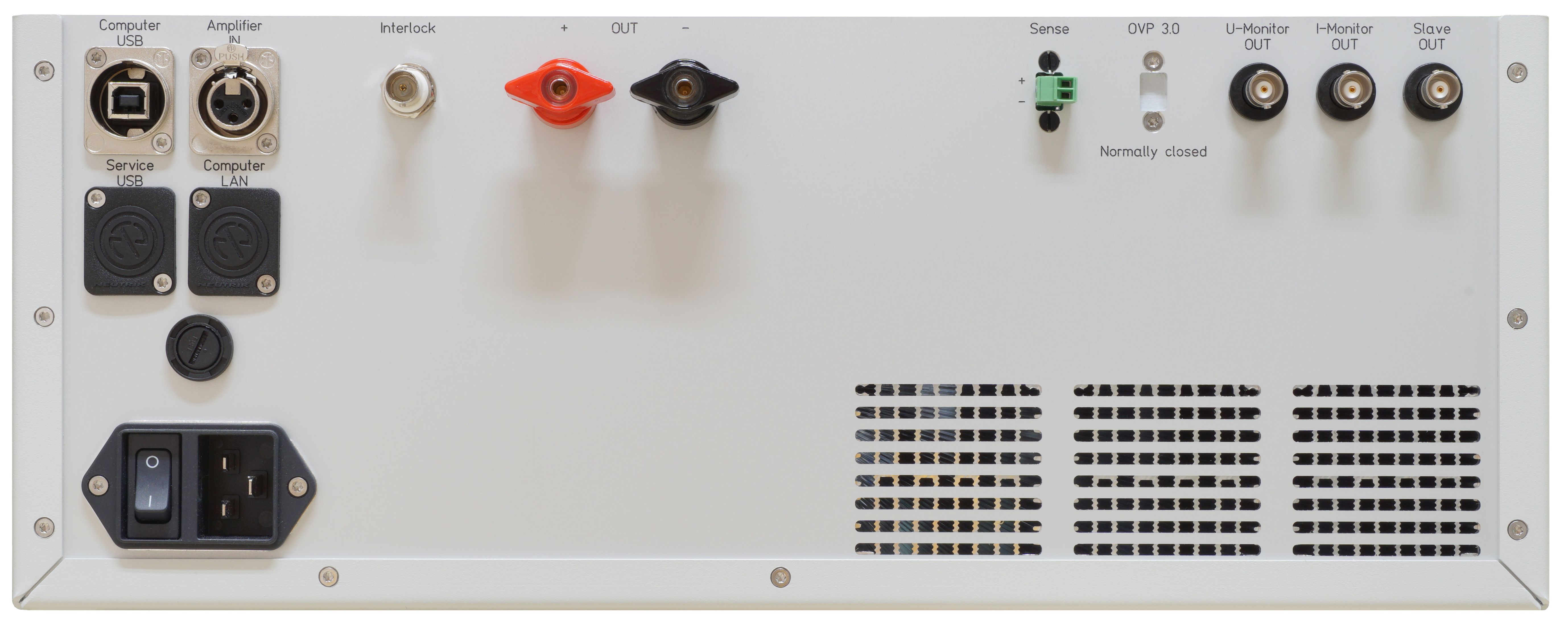

Produktbilder#
Vergrößern Sie die Ansicht, um Details zu erfahren.
Produktoptionen#
Die folgenden Produktoptionen sind zum Zeitpunkt der Bestellung verfügbar. Upgrades von bestehenden Geräten sind nicht vorgesehen.
| Name der Option | Beschreibung der Option |
|---|---|
| Kundenspezifischer Stromverstärker | Kundenspezifische Auslegung des Kompensationsnetzwerks für eine zusätzliche Last im Strombetrieb |
| 3-Kanal Isolationsverstärker | Zur potentialmäßigen Trennung von Eingang und Ausgang; max. Differenzspannung GND/PE: 500 VAC/1 kVDC |
| Ethernet-Schnittstelle | RJ-45 Buchse auf der Geräterückseite |
| Einstellbarer Ausgangswiderstand | R: 0 mΩ – 200 mΩ; Auflösung 1 mΩ; Genauigkeit 0.5% |
| Überspannungs-Schutz (OVP) | Schutz der Verstärkerendstufe durch zugeführte Überspannungen am Verstärkerausgang |
